臨床生化分析儀的機械構造是怎樣的？
臨床生化分析儀的機械構造是怎樣的？
加入時間：2012-08-24 15:41:40 當前新聞點擊率：4509

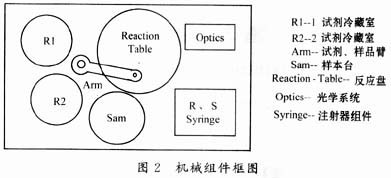

臨床生化分析儀的機械構造是怎樣的呢？臨床生化分析儀的機械組件框圖如下所示：
臨床生化分析儀的試劑和樣品用量均是微量級的，這就要求各個加樣系統機械運動位置精確，這種醫療器械采用步進電機驅動下的齒輪傳動，齒輪傳動比一般為9：1，比色盤齒輪傳動比設計為15：1，步進電機采用四相八拍方式驅動，每步轉動角度為0．45度，注射器使用了進口100ul和500ul各一支，精度為：500ul注射器0．5ul／pulse，100ul注射器0．1ul／pulse。比色皿恒溫是用高精度控制下的電阻絲加溫系統，溫度控制范圍為37±0．2℃，試劑冷藏。
臨床生化分析儀采用半導體制冷元件，一般控制在室溫下10～15度。結構框圖如圖2所示。機械部件經過長時間的運行，運轉穩定可靠。
 |
