超聲有哪些模式?彩色多普勒超聲優勢是什么?
超聲有哪些模式?彩色多普勒超聲優勢是什么?
加入時間:2021-12-20 09:55:49 當前新聞點擊率:1094
超聲有哪些模式?超聲有不同的模式,上世紀50年代誕生了A型、M型超聲;70年代逐漸出現了B型超聲,也是大家所熟知的“B超”,這一名詞成為替代超聲尤為通俗的稱呼;80年代出現了彩色多普勒超聲,俗稱“彩超”,而這是當代超聲設備的基本配置。接下來跟醫療器械小編一起來看一看吧。 A模式 A是英文“幅度”(Amplitude)的前一個字母,稱為振幅調制型,是以波形來顯示組織特征的方法,主要用于測量器官的徑線,以判定其大小??捎脕龛b別病變組織的一些物理特性,如實質性、液體或是氣體是否存在等?,F(xiàn)在已經較少運用。 B模式 這就是大家所熟知的“B超”,這一名詞成為替代超聲極為通俗的稱呼。B是英文單詞“亮度”(Brightness)的前一個字母,因為被觀察結構的回聲或亮度取決于反射信號的強度,它用平面圖形的形式來顯示被探查組織的具體情況。檢查時,首先將人體界面的反射信號轉變?yōu)閺?qiáng)弱不同的光點,這些光點可通過熒光屏顯現出來,這種方法直觀性好,重復性強,可供前后對比,所以廣泛用于諸多領域疾病的診斷。 M模式 M是英文單詞“運動”(Motion)的前一個字母,這是一種更早期的成像模式,至今仍常被用來分析結構的運動。在獲得一幅二維圖像后,M模式成像被應用在這幅二維圖像的某條線上。一條單聲束沿著選擇線發射,收集這條線上所有結構的運動數據。這條線上所有的點都隨著時間的變化描計出來,用來評估腔隙的直徑或結構的運動。例如,M模式被用來在心動周期中測量心腔的大小或心瓣膜的運動。如圖所示的二尖瓣前后葉波群。 D模式 D是英文“多普勒”(Doppler)的前一個字母,多普勒是一位奧地利物理學家的名字。這是專門用來檢測血液流動和器官活動的一種超聲診斷方法,又稱為多普勒超聲診斷法。多普勒類型分為彩色多普勒超聲成像(color Doppler flow imaging,CBFI)、頻譜多普勒(spectral Doppler)和組織多普勒成像(tissue Doppler imageing,TDI)。其中頻譜多普勒又包括脈沖多普勒(pulsed wave Doppler,PW)和連續多普勒(continous wave Doppler,CW)。

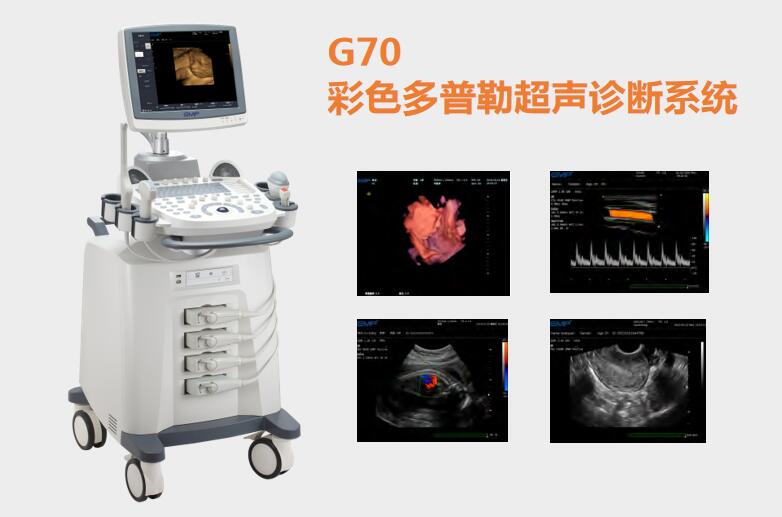

彩色多普勒超聲一般是用自相關技術進行多普勒信號處理,把自相關技術獲得的血流信號經彩色編碼后實時地疊加在二維圖像上,即形成彩色多普勒超聲血流圖像。由此可見,彩色多普勒超聲(即彩超)既具有二維超聲結構圖像的優點,又同時提供了血流動力學的豐富信息,實際應用受到了廣泛的重視和歡迎,在臨床上被譽為“非創傷性血管造影”。 |
